Cruscotto digitale MXL2 Data Logger AiM
- Display con acquisizione dati dalla ECU e da altre sorgenti
- Ideale per auto e moto

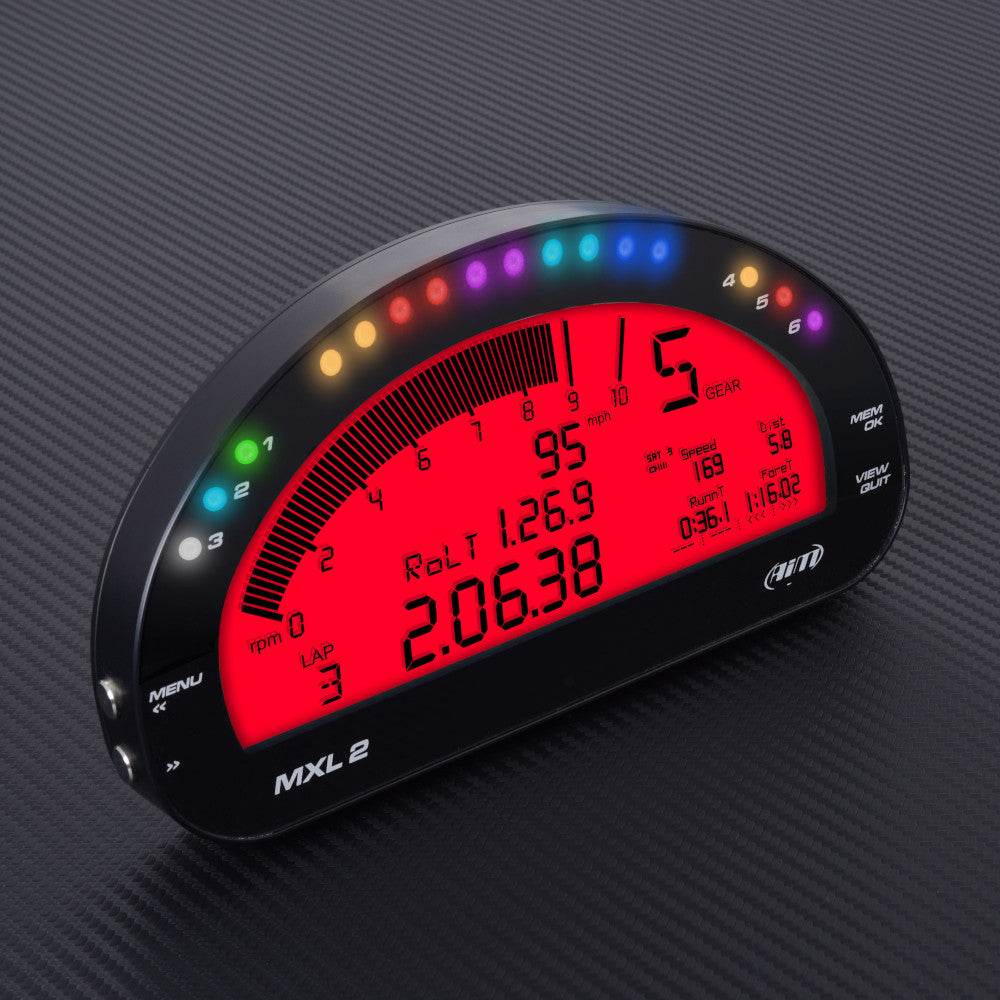

- Schermo LCD ad alto contrasto con retroilluminazione bicolore

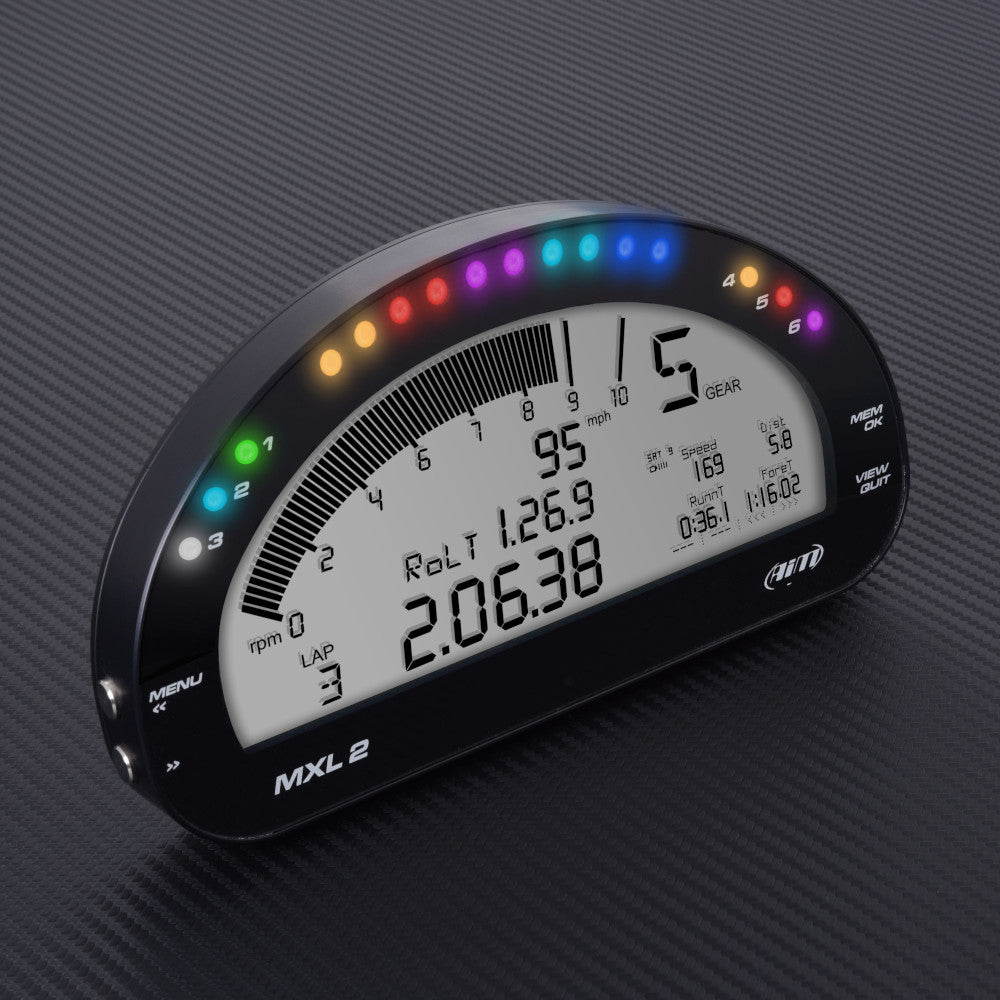

- Shift light a 10 LED RGB
- 6 spie di allarme LED RGB
- Possibilità di definire fino a 8 pagine personalizzate
- 2 uscite digitali
- Connettività Wi-Fi
- Modulo GPS integrato
Specifiche Display Data Logger MXL2 AiM

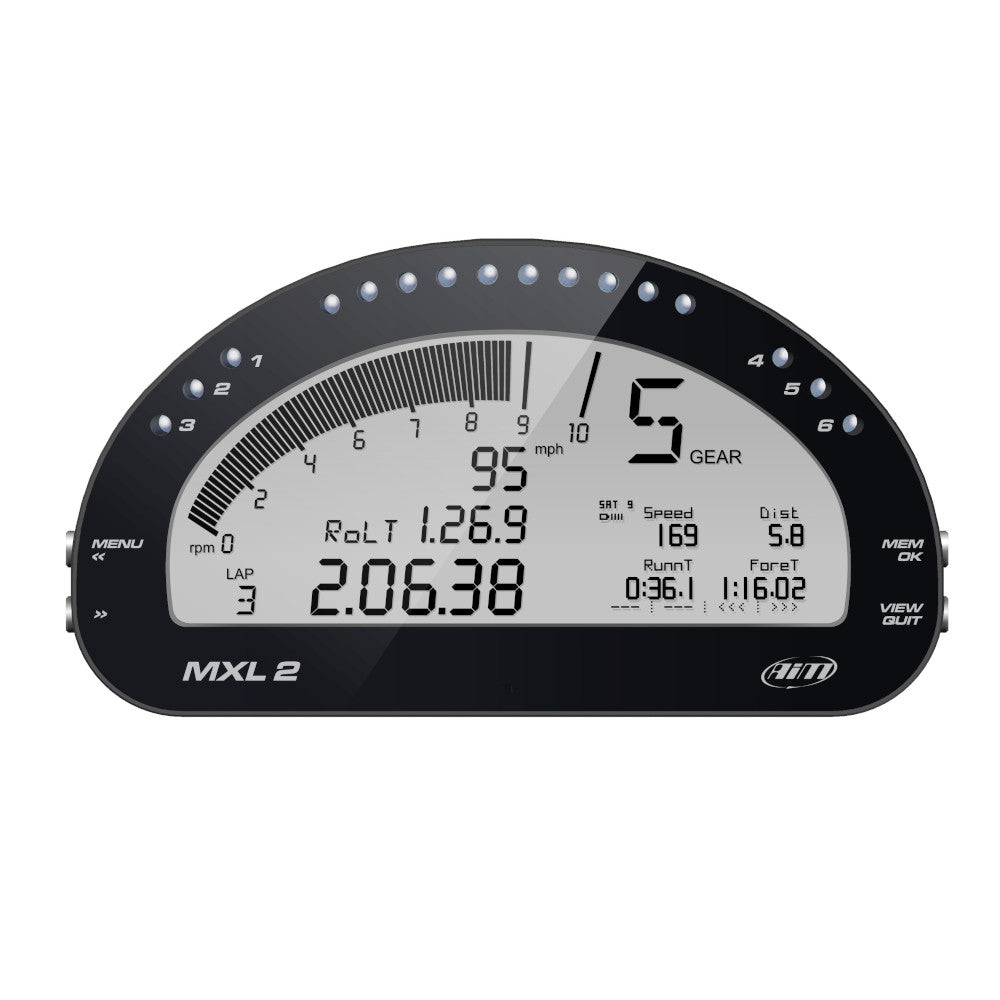

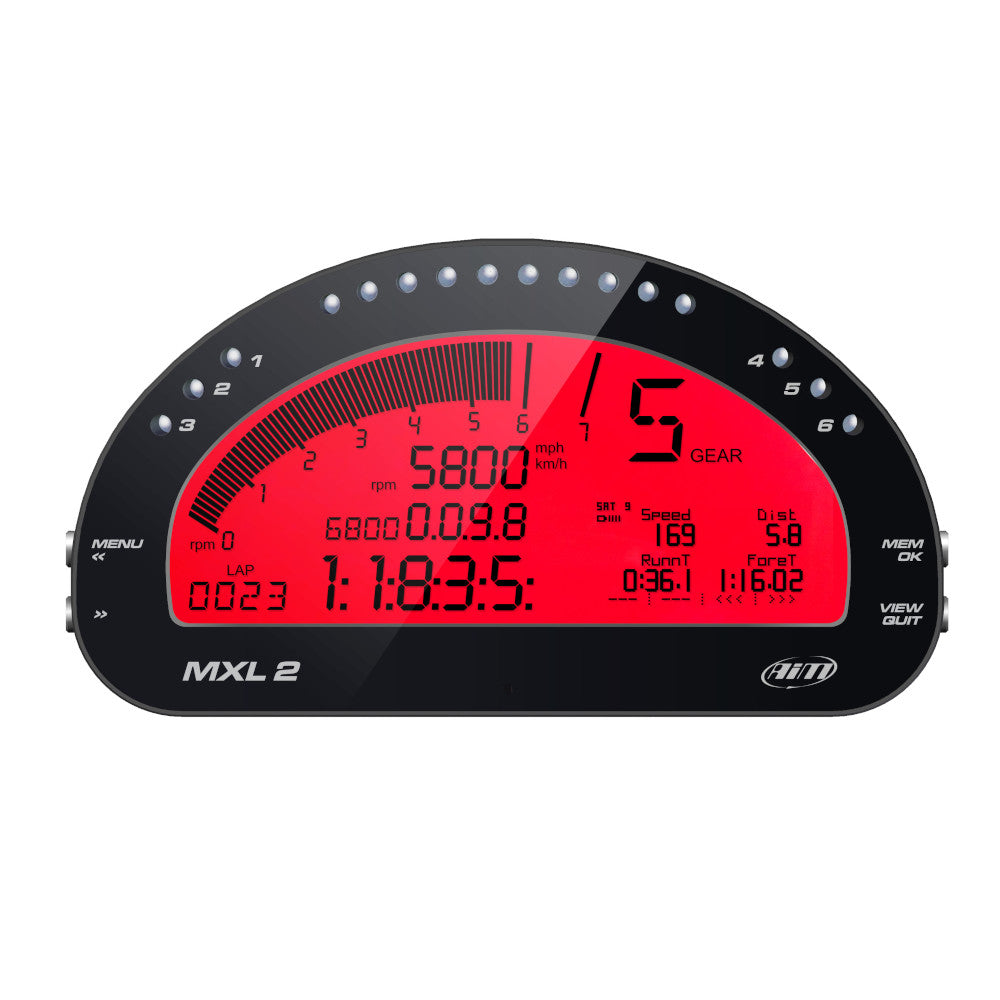

L'MXL 2 Logger di AiM è un cruscotto digitale (chiamato anche display) in grado di acquisire e visualizzare un numero elevatissimo di dati. È dotato di uno schermo LCD grafico integrato in un contenitore dalle dimensioni compatte, che lo rende adatto sia alle auto sia alle moto. Lo schermo dispone di retroilluminazione bianca o rossa ad alto contrasto e offre una leggibilità ottimale grazie al sensore di luce ambientale che regola automaticamente la luminosità in base alle condizioni.
Completamente configurabile, l'MXL 2 consente di definire fino a 8 pagine personalizzate. Basta scegliere tra un gran numero di layout disponibili e definire quali dati visualizzare, la loro scala e l'unità di misura. La navigazione tra le pagine avviene in modo molto semplice tramite i pulsanti o un comando remoto (venduto separatamente) se il display è fuori portata.
Questo cruscotto digitale integra shift light e allarmi configurabili. Le 10 shift light possono essere impostate liberamente definendo il regime massimo per ogni marcia. Lo stesso vale per le spie di allarme, con scelta del colore, visualizzazione fissa o lampeggiante e frequenza di lampeggio. È inoltre possibile aggiungere un testo e gestire le priorità.
Il display può interpretare i dati provenienti dalla centralina motore, dall'accelerometro e dal giroscopio integrati, da ingressi analogici e digitali, da canali matematici predefiniti o dal modulo GPS incluso. Si collega facilmente alla centralina (oltre 1000 modelli riconosciuti) e visualizza istantaneamente decine di canali. I dati acquisiti possono variare in base alla centralina ma comprendono in genere il regime motore, la posizione della farfalla, le temperature di olio, aria e acqua, la pressione dell'olio, la tensione della batteria, la velocità, la marcia inserita e il rapporto aria/benzina.
Questo cruscotto digitale è dotato di due uscite digitali configurabili per attivarsi o disattivarsi in base ai valori degli ingressi analogici o digitali. In questo modo è possibile comandare dispositivi esterni come fari supplementari, una ventola o una pompa. L'uscita CAN consente di inviare informazioni direttamente a una rete CAN per sfruttare la gestione di dati estesi.
È possibile configurare, calibrare e scaricare i dati direttamente tramite la connessione Wi-Fi 802.11 protetta. Non serve più collegare il PC accanto al veicolo: mantenete il controllo fino a una distanza di circa 50 metri.

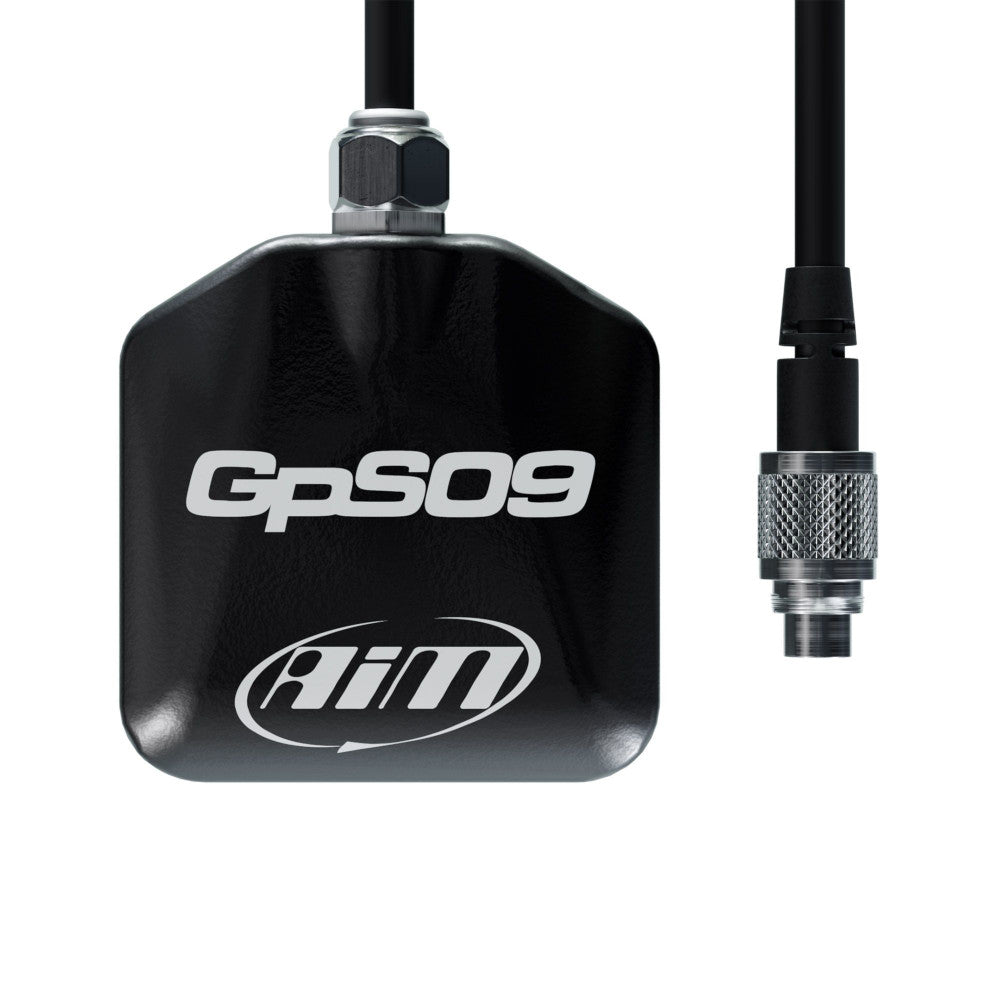

Il modulo GPS e il relativo software GPS Manager consentono di ottenere immediatamente i tempi sul giro e tutti i dati necessari alla messa a punto del motore e al miglioramento della guida. Con il GPS Manager è possibile definire le linee di partenza/arrivo e gli intermedi, ma anche scaricare un database completo di circuiti. Leggero, veloce, affidabile e preciso, il modulo GPS fornisce informazioni importanti come l'analisi del telaio, la posizione in pista, la velocità, le accelerazioni G, i tempi automatici...
Il MXL 2 è configurabile tramite il software Race Studio 3. È così possibile creare, modificare, eliminare, importare ed esportare facilmente configurazioni a partire dalle diverse fonti.

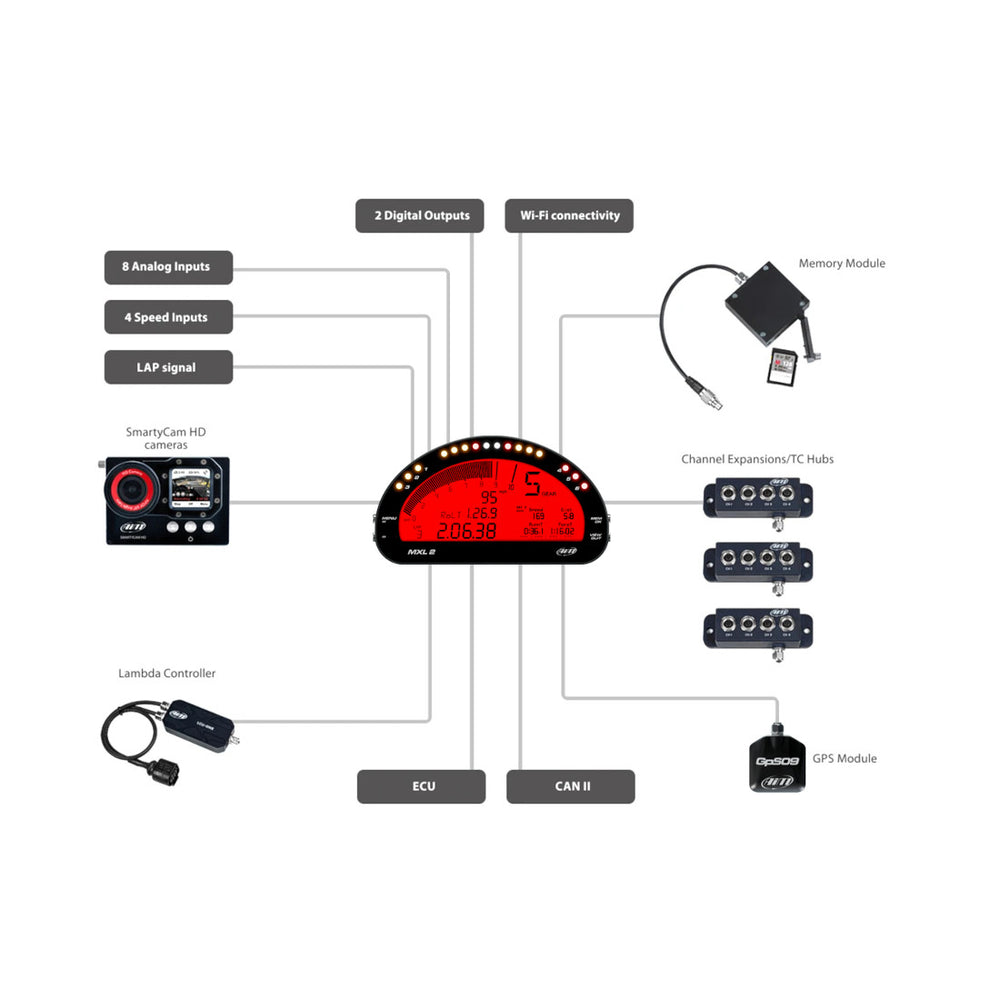

È possibile collegare dispositivi aggiuntivi all'MXL 2 tramite bus CAN: espansione dei canali CAN (Channel Expansion), concentratore di termocoppie (TC Hub), controller lambda, telecamera SmartyCam HD, modulo scheda SD...
Caratteristiche tecniche:
- Affichage: Graphique + LED
- Retroilluminazione: bianca o rossa
- Allarmi LED: 6 LED RGB configurabili
- Shift light: 10 LED RGB configurabili
- Connexions CAN : 3
- Connessioni ECU: CAN, RS232 o K-Line
- Compatibilità ECU: oltre 1000 modelli
- Moduli di espansione: modulo GPS, hub canali CAN (Channel Expansion), hub termocoppie (TC Hub), controller lambda, telecamera SmartyCam HD, modulo scheda SD
- Ingressi analogici: 8 configurabili, fino a 1000 Hz ciascuno
- Ingressi digitali: 4 velocità, 1 regime motore
- Uscite digitali: 2 (1 A max ciascuna)
- Piattaforma inerziale a 3 assi: accelerometro ± 5 G + giroscopio
- Memoria interna: 4 GB
- Contenitore (case): alluminio anodizzato

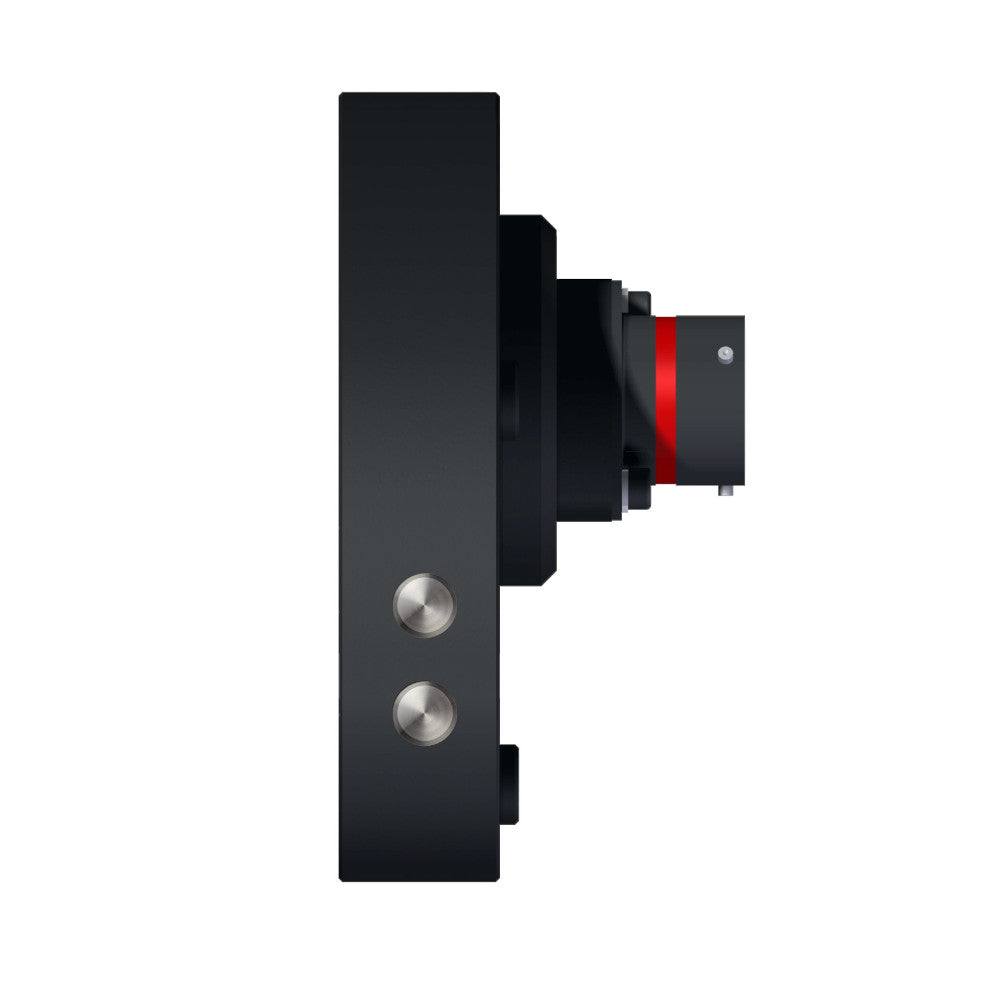

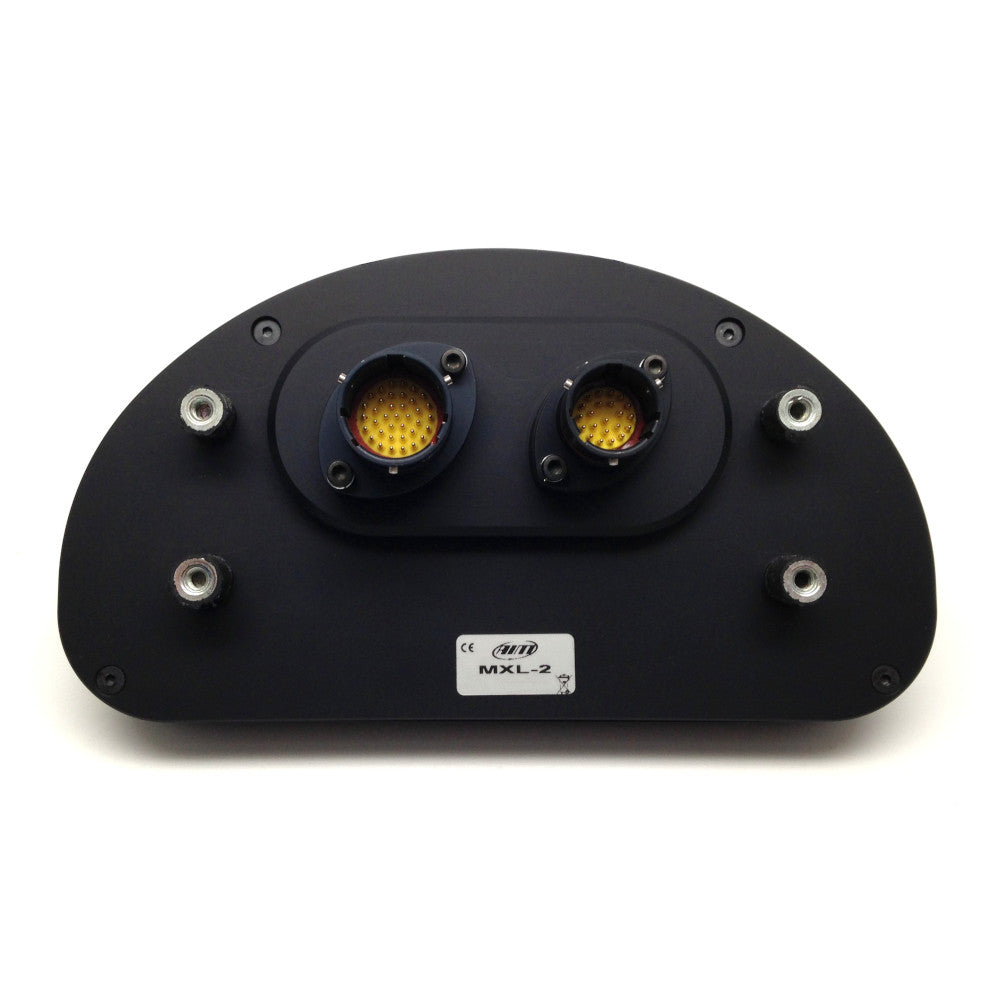

- Connettori: 2 connettori motorsport
- Assorbimento elettrico: 400 mA
- Dimensioni: 187.8 x 103 x 21 mm
- Peso: 530 g
- Impermeabilità: IP65
Incluso nella confezione:
- MXL 2 Logger
- Cavo USB

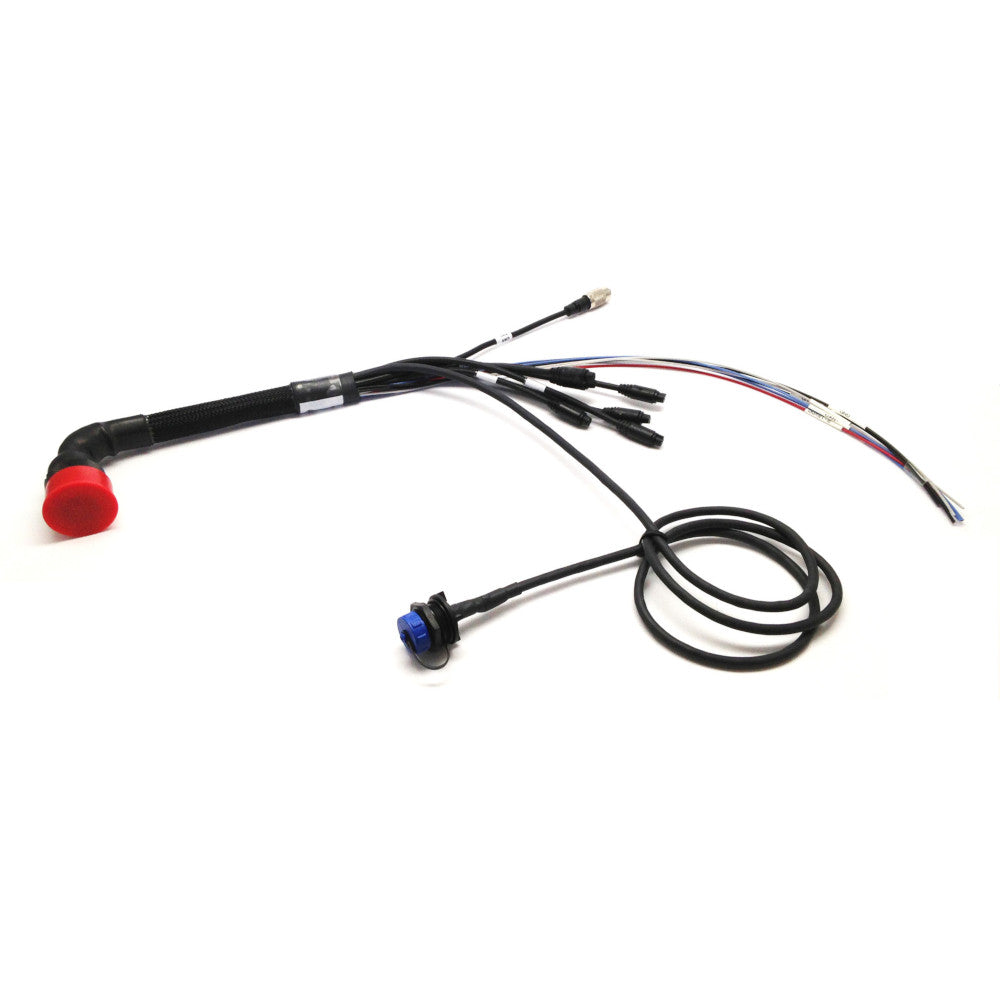

- Cablaggio standard 37 pin
- Modulo GPS con cavo
- Logiciel Race Studio 3
