Cod. DS-61794
Cruscotto digitale MXS Data Logger AiM
- Display con acquisizione dati dalla ECU e da altre sorgenti
- Ideale per auto e moto
- Schermo TFT da 5 pollici ad alto contrasto
- Shift light a 10 LED RGB
- 6 spie di allarme LED RGB
- 2 uscite digitali
- Uscita CAN
- Connettività Wi-Fi
- Modulo GPS integrato
Specifiche Display Data Logger MXS AiM

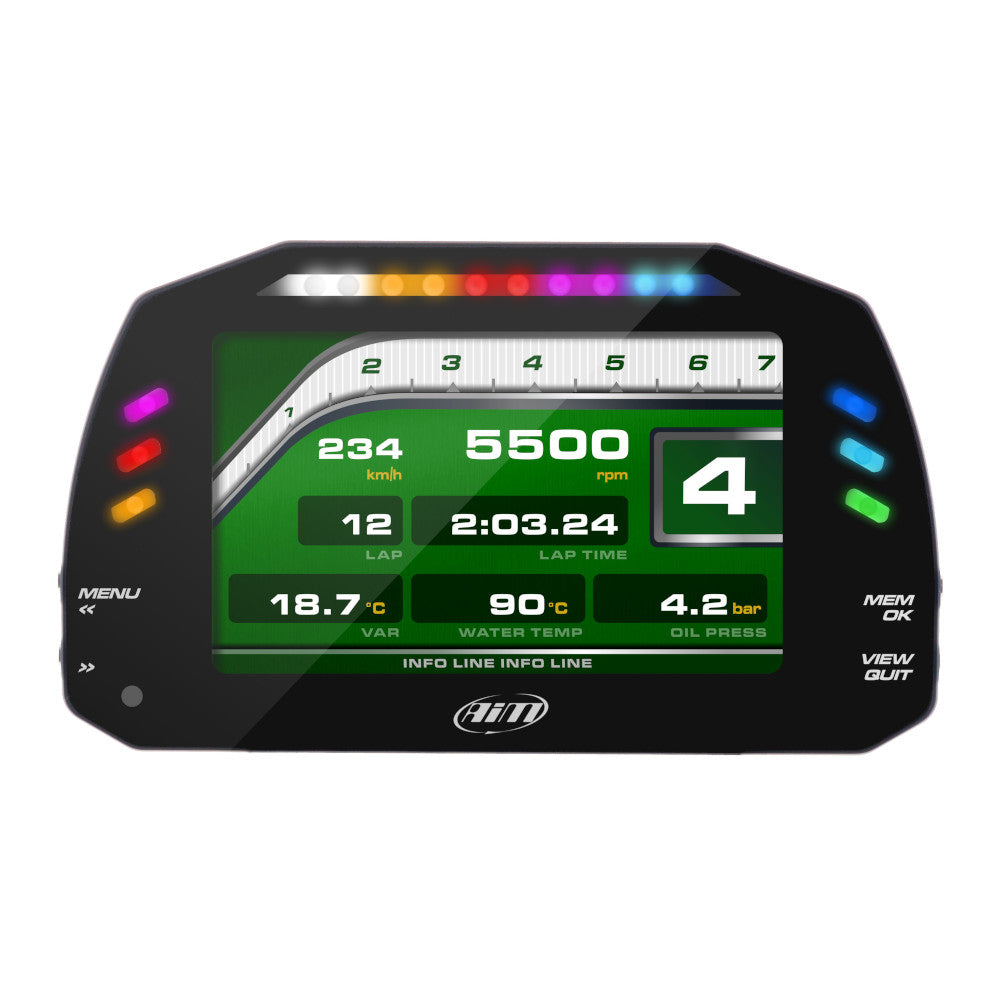

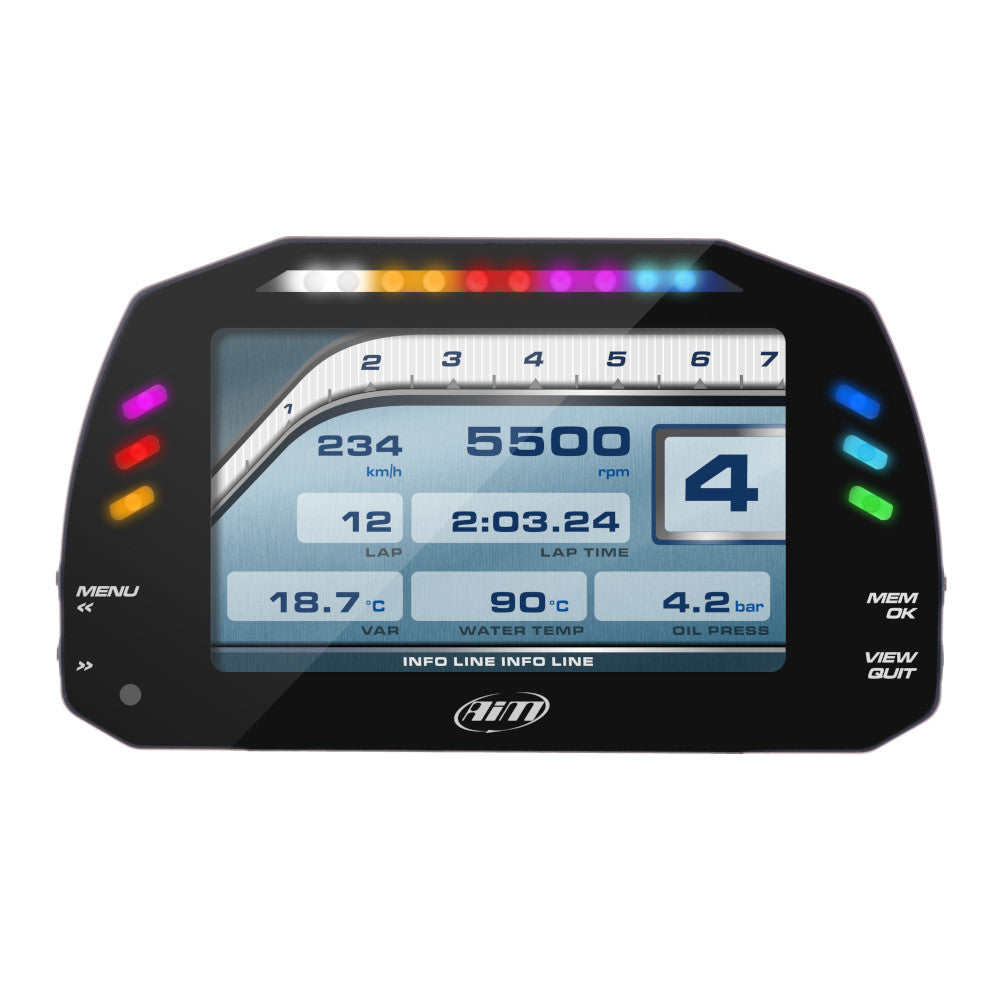

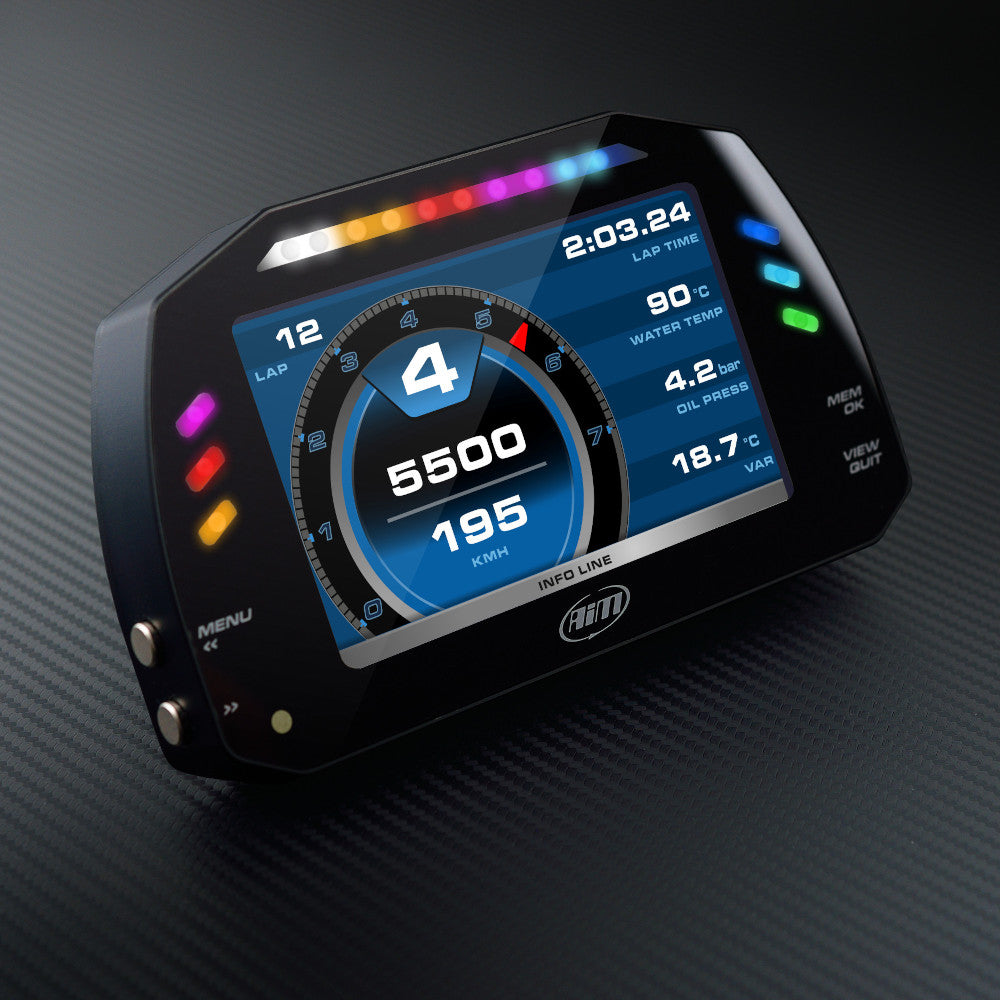

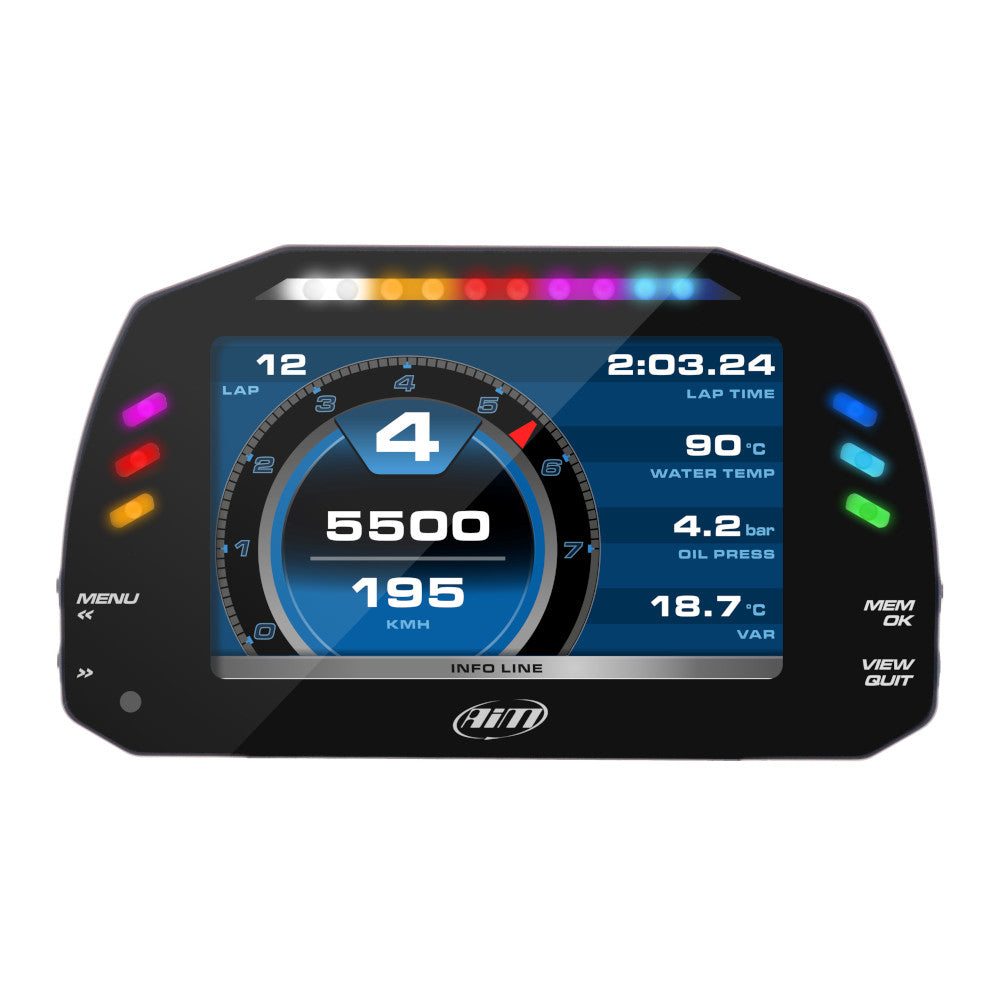

Il MXS Logger di AiM è un cruscotto digitale (detto anche display) in grado di acquisire e visualizzare un grandissimo numero di dati. È dotato di uno schermo TFT a colori da 5" integrato in un contenitore dalle dimensioni compatte, che lo rende adatto sia alle auto sia alle moto. Questo schermo ad alto contrasto offre una leggibilità ottimale grazie al sensore di luce ambientale che regola automaticamente la retroilluminazione in base alle condizioni.
Completamente configurabile, il MXS permette di definire tutte le pagine personalizzate che desiderate visualizzare. Basta scegliere tra un gran numero di modelli disponibili e definire quali dati mostrare, la loro scala e la loro unità di misura. La navigazione tra le pagine avviene in modo molto semplice tramite i pulsanti o un comando remoto (venduto separatamente) se il display è fuori portata.
Questo cruscotto digitale integra shift light e allarmi configurabili. Le 10 shift light possono essere impostate liberamente definendo il regime massimo per ogni marcia. Lo stesso vale per le spie di allarme, con scelta del colore, visualizzazione fissa o lampeggiante e frequenza di lampeggio. È inoltre possibile aggiungere un testo e gestire le priorità.
Il display può interpretare i dati provenienti dalla centralina motore, dall'accelerometro e dal giroscopio integrati, da ingressi analogici e digitali, da canali matematici predefiniti o dal modulo GPS incluso. Si collega facilmente alla centralina (oltre 1000 modelli riconosciuti) e visualizza istantaneamente decine di canali. I dati acquisiti possono variare in base alla centralina ma comprendono in genere il regime motore, la posizione della farfalla, le temperature di olio, aria e acqua, la pressione dell'olio, la tensione della batteria, la velocità, la marcia inserita e il rapporto aria/benzina.
Questo cruscotto digitale è dotato di due uscite digitali configurabili per attivarsi o disattivarsi in base ai valori degli ingressi analogici o digitali. In questo modo è possibile comandare dispositivi esterni come fari supplementari, una ventola o una pompa. L'uscita CAN consente di inviare informazioni direttamente a una rete CAN per sfruttare la gestione di dati estesi.
Versatile, l'MXS può inoltre ricevere una telecamera posteriore (venduta separatamente) grazie ai due ingressi analogici dedicati: lo schermo visualizza le immagini della telecamera premendo un pulsante o al verificarsi di determinate condizioni. Un'opzione particolarmente utile sui veicoli con visibilità posteriore limitata.
È possibile configurare, calibrare e scaricare i dati direttamente tramite la connessione Wi-Fi 802.11 protetta. Non serve più collegare il PC accanto al veicolo: mantenete il controllo fino a una distanza di circa 50 metri.

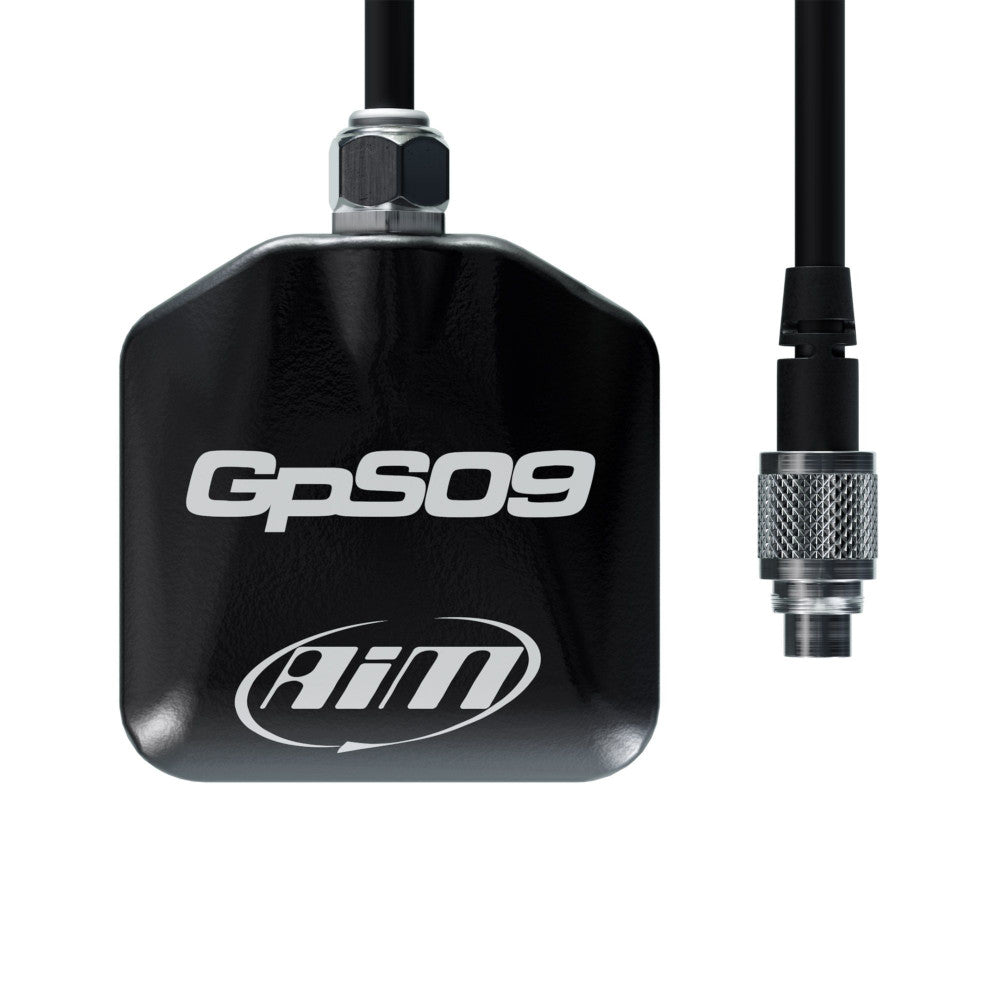

Il modulo GPS collegato via CAN al logger facilita il calcolo del tempo sul giro e l'analisi della posizione in pista. Il modulo dispone di oltre 4000 circuiti memorizzati con le coordinate delle linee di partenza e arrivo. Non appena si accende l'MXS, il modulo GPS rileva la propria posizione e inizia subito a campionare il tempo sul giro e i tempi intermedi.
L'MXS si configura tramite il software Race Studio 3. È così possibile creare, modificare, eliminare, importare ed esportare facilmente configurazioni da diverse sorgenti.

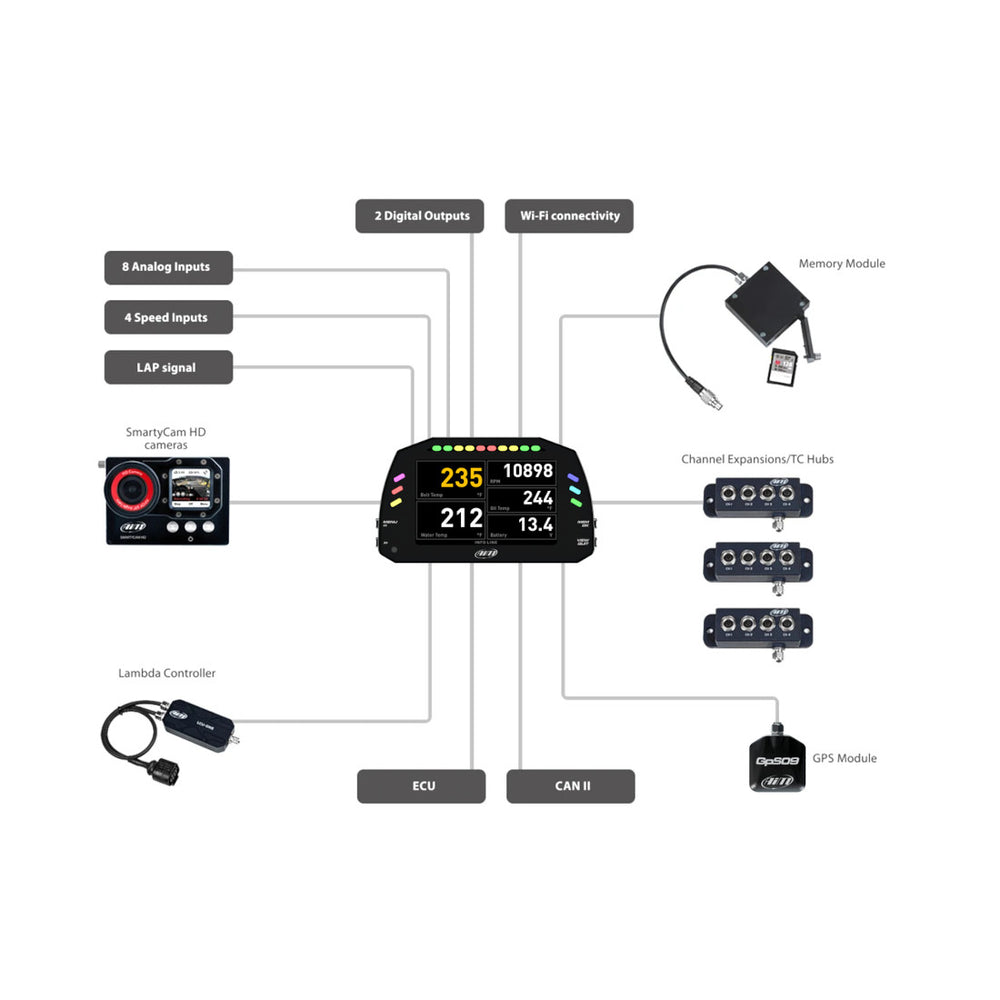

È possibile collegare dispositivi aggiuntivi all'MXS tramite bus CAN: espansione canali CAN (Channel Expansion), concentratore di termocoppie (TC Hub), controller lambda, telecamera SmartyCam HD, modulo scheda SD...
Caratteristiche tecniche:
- Ecran: 5" TFT
- Risoluzione: 800 x 480 pixel
- Allarmi LED: 6 LED RGB configurabili
- Shift light: 10 LED RGB configurabili
- Connexions CAN : 3
- Connessioni ECU: CAN, RS232 o K-Line
- Compatibilità ECU: oltre 1000 modelli
- Moduli di espansione: modulo GPS, hub canali CAN (Channel Expansion), hub termocoppie (TC Hub), controller lambda, telecamera SmartyCam HD, modulo scheda SD
- Ingressi analogici: 8 configurabili, fino a 1000 Hz ciascuno
- Ingressi digitali: 4 velocità, 1 regime motore
- Uscite digitali: 2 (1 A max ciascuna)
- Piattaforma inerziale a 3 assi: accelerometro ± 5 G + giroscopio + magnetometro
- Memoria interna: 4 GB
- Contenitore (case): alluminio anodizzato
- Connettori: 2 connettori motorsport + 1 Binder
- Assorbimento elettrico: 400 mA
- Dimensioni: 169.4 x 97 x 23 mm
- Peso: 530 g
- Impermeabilità: IP65
Incluso nella confezione:
- MXS Logger
- Cavo USB

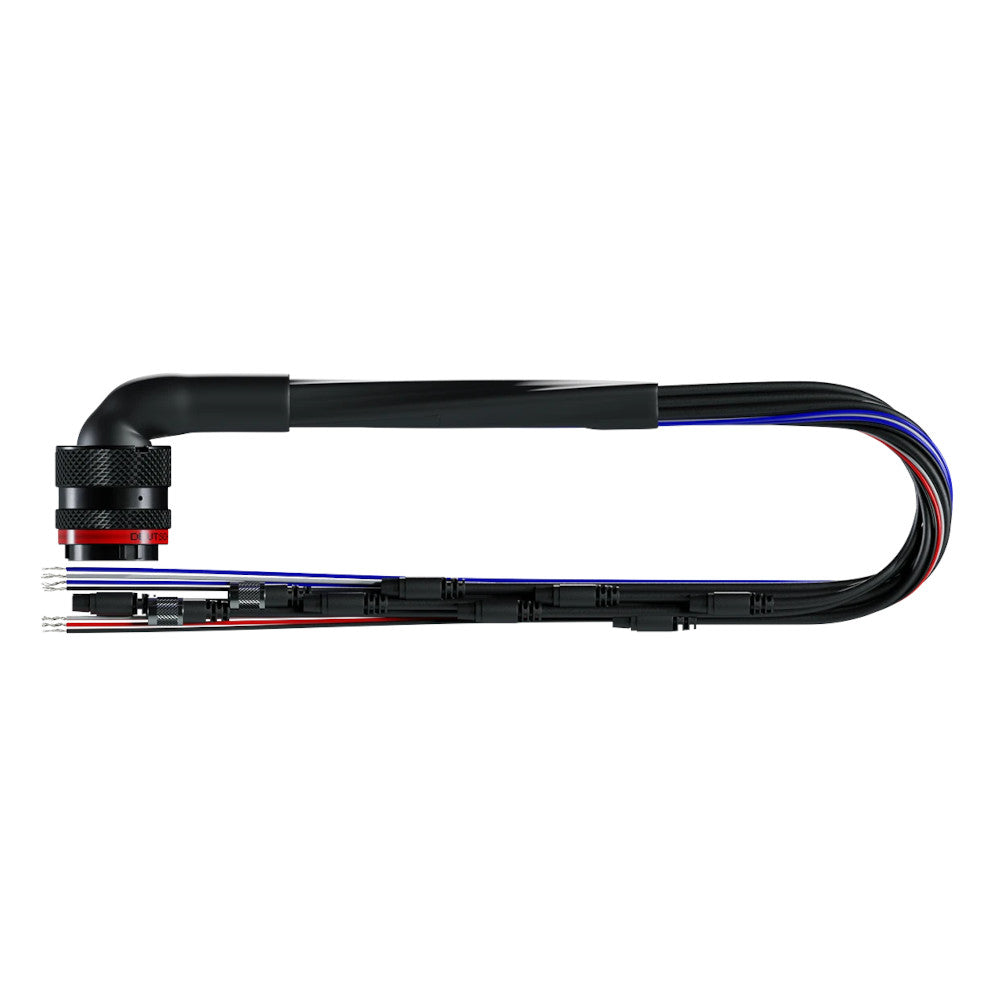

- Cablaggio standard 37 pin
- Modulo GPS con cavo
- Logiciel Race Studio 3
