Cod. DS-95463

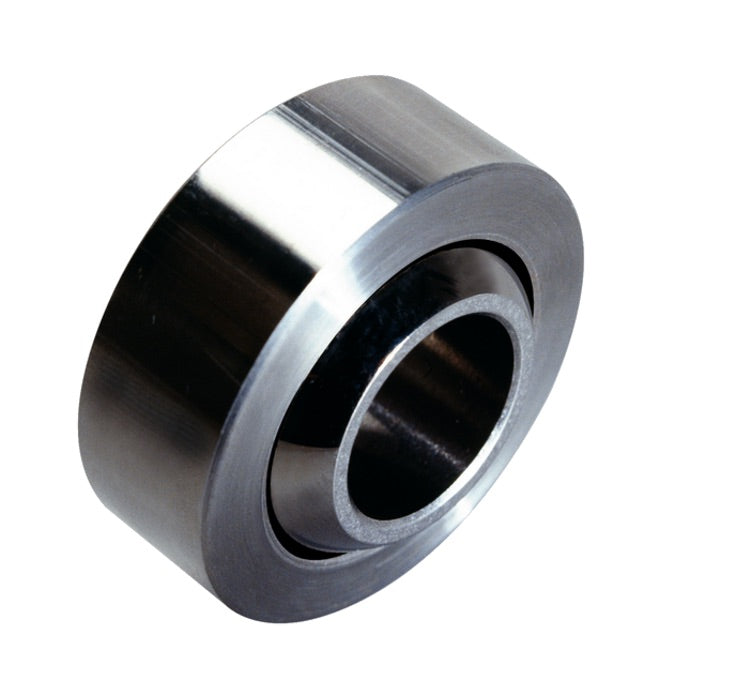

Cuscinetto Sferico Askubal
- Serie 326 Motorsport
- Diametro per filettatura metrica
- Richiede manutenzione, lubrificazione tramite foro trasversale nell'anello esterno
- Anello interno in acciaio per cuscinetti antifrizione, temprato, rettificato e lucidato
- Anello esterno in acciaio temprato, bronzato, stampato attorno all'anello interno
- Prodotto in Germania, alta qualità costruttiva

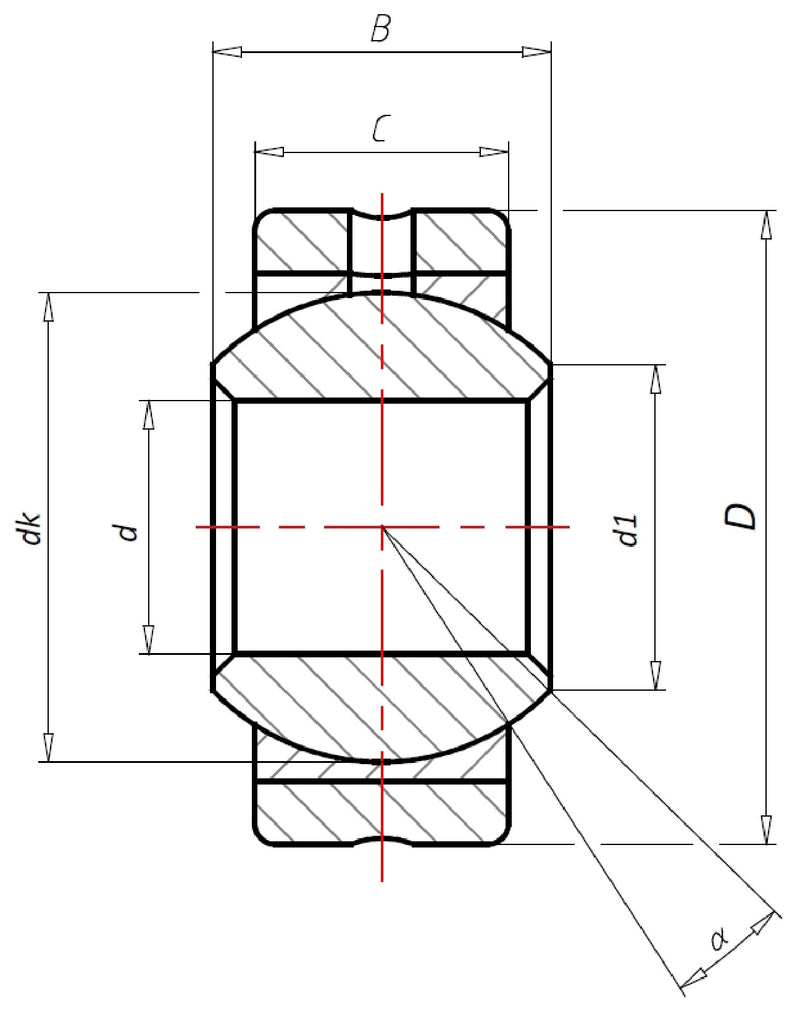

| Codice |
Nome |
d (mm) |
d1 ~ (mm) |
B (mm) |
C (mm) |
D (mm) |
Carico statico C0 (kN) |
Carico dinamico C (kN) |
Angolo α (°) |
Peso (kg) |
| 102579 |
S 8-326 |
8 |
10,3 |
12 |
9,0 |
22 |
54 |
7,0 |
13 |
0,024 |
| 102580 |
S 10-326 |
10 |
12,9 |
14 |
10,5 |
26 |
76 |
10,0 |
13 |
0,040 |
| 102581 |
S 12-326 |
12 |
15,4 |
16 |
12,0 |
30 |
101 |
13,5 |
13 |
0,080 |
| 102582 |
S 14-326 |
14 |
16,8 |
19 |
13,5 |
34 |
130 |
17,0 |
15 |
0,100 |
| 102583 |
S 16-326 |
16 |
19,3 |
21 |
15,0 |
38 |
163 |
21,5 |
15 |
0,130 |
| 102584 |
S 18-326 |
18 |
21,8 |
23 |
16,5 |
42 |
200 |
26,0 |
15 |
0,170 |
| 102585 |
S 20-326 |
20 |
24,3 |
25 |
18,0 |
46 |
239 |
31,5 |
15 |
0,230 |
Specifiche degli Uniball e dei Cuscinetti Sferici Askubal
Uniball e cuscinetti sferici sono una parte fondamentale del motorsport. I molti anni di esperienza di Askubal nello sviluppo e nella produzione di snodi sferici sono la base della loro gamma dedicata alle corse. Il loro campo di applicazione è il motorsport in tutte le sue forme: dai kart alle moto, dalle auto da corsa e da rally fino alla Formula 1. Gli uniball si usano su telai, ammortizzatori, collegamenti dello sterzo, sospensioni e trasmissioni.
Gli uniball usati nel motorsport sono fondamentalmente simili a quelli industriali. I cuscinetti industriali però non sono sempre adatti alle corse. In questo campo i requisiti dei cuscinetti sono diversi da quelli dell'ingegneria meccanica. Prestazioni ottimali ed elevata capacità di carico sono criteri essenziali. Per questo Askubal ha sviluppato una gamma progettata appositamente per sopportare i carichi e le velocità elevate del motorsport.
Gli uniball sono disponibili in diverse serie, con dimensioni metriche o in pollici, in versione senza manutenzione con film di scorrimento in PTFE oppure con manutenzione, con o senza gola a V. Possono avere filettatura interna o esterna, destrorsa, sinistrorsa o a passo fine.
Gli uniball Askubal rispondono alle norme DIN ISO 12240-1 e 12240-4. Queste norme definiscono serie dimensionali, tolleranze, gioco radiale interno e dimensioni. Restano però piuttosto ampie e consentono molte combinazioni di materiali, trattamenti superficiali ed elementi di scorrimento. Denominazioni, carichi ammissibili e calcoli di durata, invece, non sono normati e variano da produttore a produttore. Non confondere questo prodotto con uniball "no name" a basso prezzo, fragili e pericolosi. Gli uniball Askubal sono estremamente robusti e non si rompono!
