Cod. DS-95458

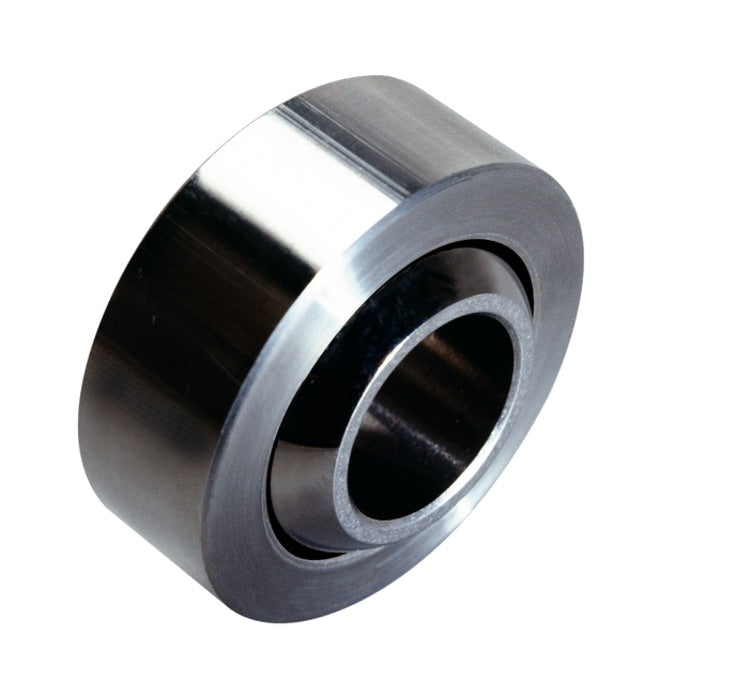

Cuscinetto Sferico Askubal
- Serie 500 Compact Motorsport
- Diametro per filettatura metrica
- Senza manutenzione, con film di scorrimento in PTFE
- Anello interno in acciaio inox
- Anello esterno in acciaio inox, stampato attorno all'anello interno
- Prodotto in Germania, alta qualità costruttiva

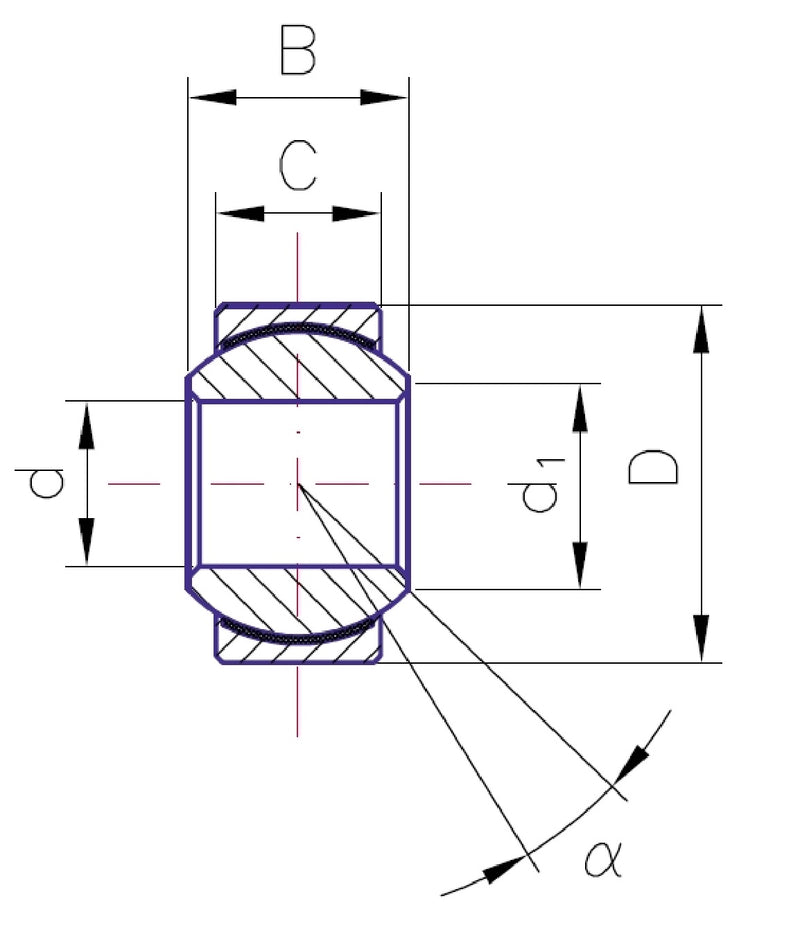

| Codice |
Nome |
d (mm) |
d1 ~ (mm) |
B (mm) |
C (mm) |
D (mm) |
Carico statico C0 (kN) |
Carico dinamico C (kN) |
Peso (kg) |
| 510219 |
GE 10-500 |
10 |
13 |
9 |
6 |
19 |
22 |
12 |
0,012 |
| 510221 |
GE 12-500 |
12 |
15 |
10 |
7 |
22 |
29 |
11 |
0,017 |
| 510222 |
GE 15-500 |
15 |
18 |
12 |
9 |
26 |
44 |
9 |
0,032 |
| 510223 |
GE 17-500 |
17 |
20 |
14 |
10 |
30 |
56 |
10 |
0,049 |
| 510224 |
GE 20-500 |
20 |
24 |
16 |
12 |
35 |
78 |
9 |
0,065 |
Specifiche degli Uniball e dei Cuscinetti Sferici Askubal
Uniball e cuscinetti sferici sono una parte fondamentale del motorsport. I molti anni di esperienza di Askubal nello sviluppo e nella produzione di snodi sferici sono la base della loro gamma dedicata alle corse. Il loro campo di applicazione è il motorsport in tutte le sue forme: dai kart alle moto, dalle auto da corsa e da rally fino alla Formula 1. Gli uniball si usano su telai, ammortizzatori, collegamenti dello sterzo, sospensioni e trasmissioni.
Gli uniball usati nel motorsport sono fondamentalmente simili a quelli industriali. I cuscinetti industriali però non sono sempre adatti alle corse. In questo campo i requisiti dei cuscinetti sono diversi da quelli dell'ingegneria meccanica. Prestazioni ottimali ed elevata capacità di carico sono criteri essenziali. Per questo Askubal ha sviluppato una gamma progettata appositamente per sopportare i carichi e le velocità elevate del motorsport.
Gli uniball sono disponibili in diverse serie, con dimensioni metriche o in pollici, in versione senza manutenzione con film di scorrimento in PTFE oppure con manutenzione, con o senza gola a V. Possono avere filettatura interna o esterna, destrorsa, sinistrorsa o a passo fine.
Gli uniball Askubal rispondono alle norme DIN ISO 12240-1 e 12240-4. Queste norme definiscono serie dimensionali, tolleranze, gioco radiale interno e dimensioni. Restano però piuttosto ampie e consentono molte combinazioni di materiali, trattamenti superficiali ed elementi di scorrimento. Denominazioni, carichi ammissibili e calcoli di durata, invece, non sono normati e variano da produttore a produttore. Non confondere questo prodotto con uniball "no name" a basso prezzo, fragili e pericolosi. Gli uniball Askubal sono estremamente robusti e non si rompono!
