Cod. DS-95303

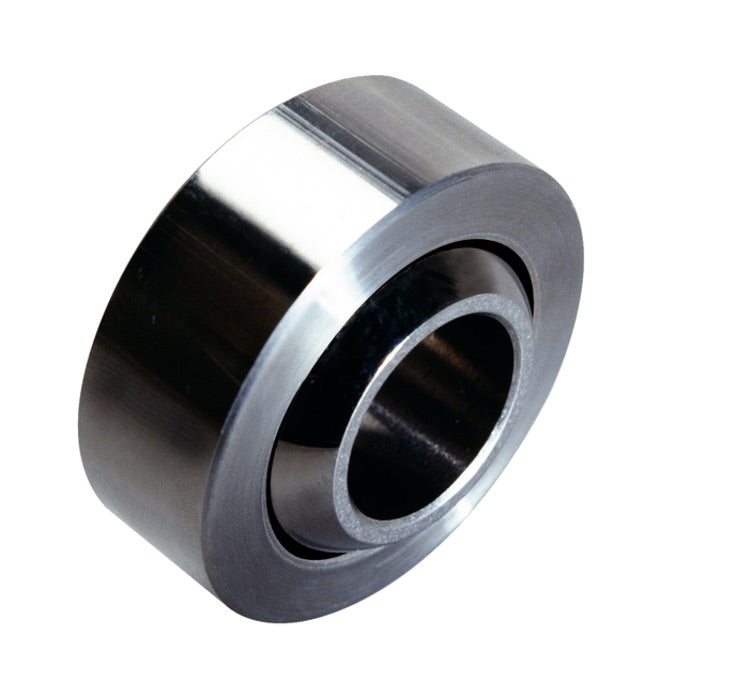

Cuscinetto Sferico Askubal
- Serie 525 Motorsport
- Diametro per filettatura in pollici (UNF)
- Senza manutenzione, con film di scorrimento in PTFE
- Anello interno in acciaio per cuscinetti antifrizione, temprato, rettificato e lucidato
- Anello esterno in acciaio inox, stampato attorno all'anello interno
- Prodotto in Germania, alta qualità costruttiva

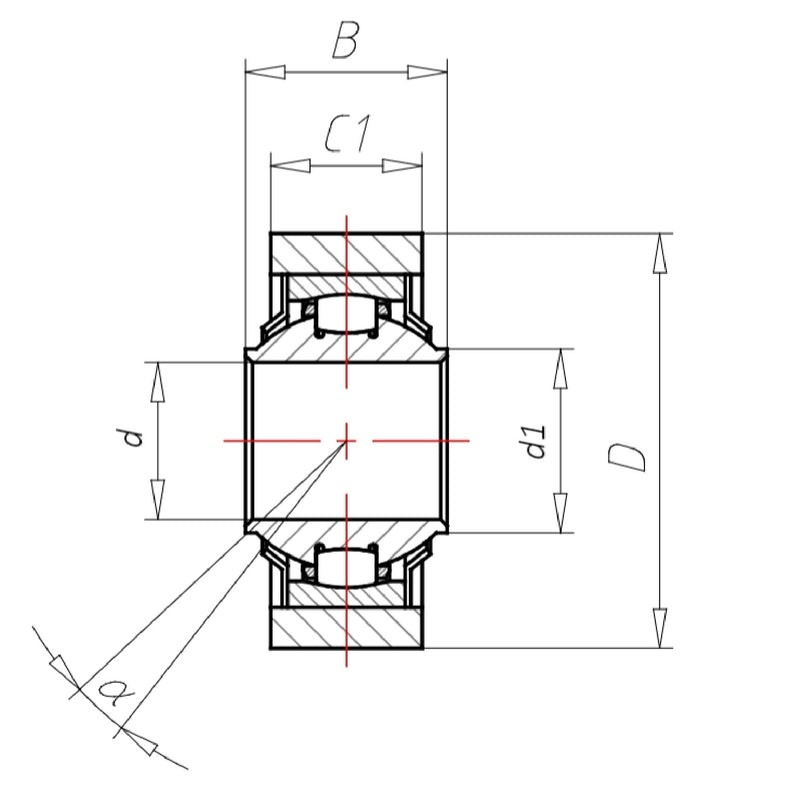

| Codice |
Nome |
d (pollici) |
d1 ~ (pollici) |
B (pollici) |
C (pollici) |
D (pollici) |
Carico statico C0 (kN) |
Carico dinamico C (kN) |
Angolo α (°) |
Peso (kg) |
| 900345 |
G 8-525 |
0,3125 |
0,400 |
0,437 |
0,355 |
0,6875 |
30 |
18 |
13 |
0,016 |
| 104796 |
G 10-525 |
0,3750 |
0,470 |
0,500 |
0,414 |
0,8125 |
42 |
25 |
13 |
0,031 |
| 900346 |
G 12-525 |
0,4375 |
0,545 |
0,562 |
0,473 |
0,9375 |
56 |
33 |
13 |
0,065 |
| 104739 |
G 14-525 |
0,5000 |
0,625 |
0,625 |
0,532 |
1,0000 |
72 |
42 |
15 |
0,090 |
| 900347 |
G 15-525 |
0,5625 |
0,730 |
0,687 |
0,552 |
1,1250 |
78 |
50 |
15 |
0,095 |
| 900348 |
G 16-525 |
0,6250 |
0,750 |
0,750 |
0,591 |
1,1875 |
90 |
57 |
15 |
0,100 |
| 104933 |
G 18-525 |
0,7500 |
0,895 |
0,875 |
0,650 |
1,3750 |
110 |
71 |
15 |
0,125 |
Specifiche degli Uniball e dei Cuscinetti Sferici Askubal
Uniball e cuscinetti sferici sono una parte fondamentale del motorsport. I molti anni di esperienza di Askubal nello sviluppo e nella produzione di snodi sferici sono la base della loro gamma dedicata alle corse. Il loro campo di applicazione è il motorsport in tutte le sue forme: dai kart alle moto, dalle auto da corsa e da rally fino alla Formula 1. Gli uniball si usano su telai, ammortizzatori, collegamenti dello sterzo, sospensioni e trasmissioni.
Gli uniball usati nel motorsport sono fondamentalmente simili a quelli industriali. I cuscinetti industriali però non sono sempre adatti alle corse. In questo campo i requisiti dei cuscinetti sono diversi da quelli dell'ingegneria meccanica. Prestazioni ottimali ed elevata capacità di carico sono criteri essenziali. Per questo Askubal ha sviluppato una gamma progettata appositamente per sopportare i carichi e le velocità elevate del motorsport.
Gli uniball sono disponibili in diverse serie, con dimensioni metriche o in pollici, in versione senza manutenzione con film di scorrimento in PTFE oppure con manutenzione, con o senza gola a V. Possono avere filettatura interna o esterna, destrorsa, sinistrorsa o a passo fine.
Gli uniball Askubal rispondono alle norme DIN ISO 12240-1 e 12240-4. Queste norme definiscono serie dimensionali, tolleranze, gioco radiale interno e dimensioni. Restano però piuttosto ampie e consentono molte combinazioni di materiali, trattamenti superficiali ed elementi di scorrimento. Denominazioni, carichi ammissibili e calcoli di durata, invece, non sono normati e variano da produttore a produttore. Non confondere questo prodotto con uniball "no name" a basso prezzo, fragili e pericolosi. Gli uniball Askubal sono estremamente robusti e non si rompono!
