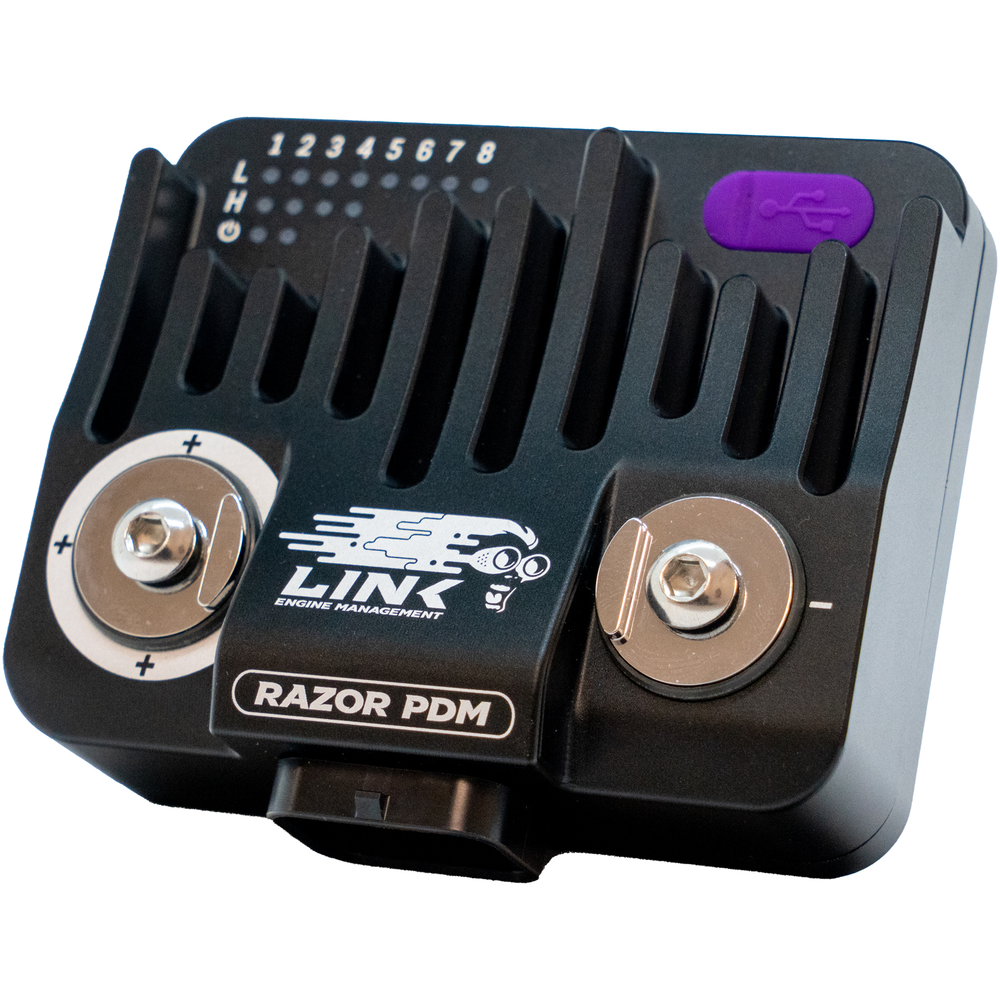

Link ECU Razor PDM Modulo di Distribuzione di Potenza

Gestion Link ECU Razor PDM

• Modulo di distribuzione di potenza (PDM) di nuova generazione
• 8 pin ADIO ingresso / uscita
• 4 uscite di potenza controllabili
• 12 uscite aggiuntive
• Gestisce carichi di corrente più elevati
• Parametri personalizzabili
• Autodiagnosi in tempo reale
• Distribuzione precisa dell'energia
• Prodotto in Nuova Zelanda

Specifiche Module di Distribution d'Energie Link ECU Razor PDM

Il Razor PDM (Power Distribution Module) è un modulo programmabile progettato per gestire la distribuzione dell'energia verso vari componenti, come fari, ventole e pompe carburante, in base ai segnali provenienti da centraline, tastierini CAN, interruttori o sensori.

Con il Razor PDM avete il controllo totale: consente una distribuzione dell'energia precisa, regola automaticamente le impostazioni in tempo reale e risolve immediatamente i problemi per prevenire qualsiasi rischio di guasto o danno. Il suo design compatto a stato solido facilita l'installazione riducendo la quantità di cavi e connettori necessari.

Il Razor PDM è molto semplice da configurare grazie ai file di preset Link. Queste configurazioni di base sono pronte all'uso per numerosi tipi di installazioni PDM comuni. Basta cablare il dispositivo e selezionare il preset adatto alla propria applicazione! Risparmiate così tempo, denaro e fatica, rendendo al tempo stesso più affidabile il vostro impianto.

Caratteristiche tecniche

Specifiche:

• 25 A in continuo, 80 A di picco di sicurezza max., compatibile PWM 10 KHz max
• Tensione di ingresso massima 12 V, tensione misurabile massima 5 V
• Nessun assorbimento di corrente statico in uscita (< 300 mA)
• Peso: 475 grammes

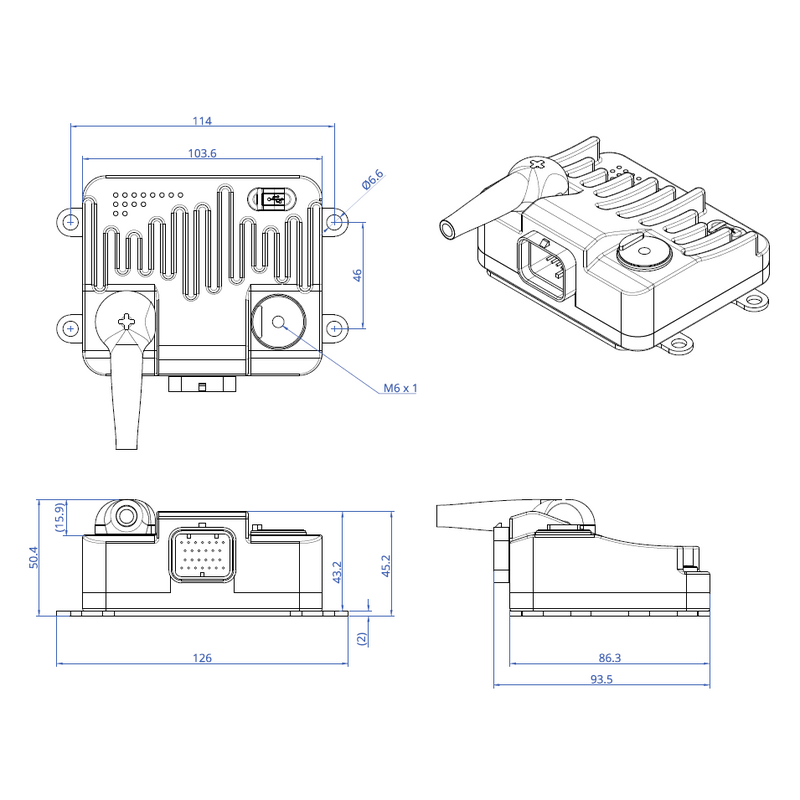

• Dimensioni: (L) 103,6 mm x (P) 93,4 mm x (H) 43,2 mm
• Tipo di contenitore: alluminio anodizzato
• Resistente all'acqua
• Temperatura di funzionamento da -40 a +80 °C

Elevata potenza in uscita:

• 4 uscite ad alta potenza. Pilotaggio lato alto o lato basso, oppure accoppiato in configurazione a ponte H
• 8x «ADIO» (ingresso-uscita analogico-digitale)
• Tutti gli 8 supportano ingresso analogico e digitale/commutato
• Tutte e 8 possono funzionare come uscita on/off lato positivo (high side)
• 4x configurabili come ingresso PWM/frequenza/duty cycle/velocità. 10 kHz max (ADIO 5-8)
• 4x con capacità di uscita PWM. Pilotaggio solo lato alto (high side). 10 KHz max (ADIO 1-4)
• Uscita 8A max, protetta contro le sovracorrenti ma il limite di corrente non è regolabile dall'utente (il filo deve sopportare 8A)

Potenza:

• Campo di funzionamento da 6 a 24 volt (sui morsetti principali)
• Supporta impianti a 12 e 16 volt - funzionamento nominale
• USB 4,5 V - 5,5 V (modalità a basso consumo, solo configurazione)
• Alimentazione sensore 5V
• Massa del sensore

Communication :

• USB (connettore di tipo C)
• Velocità di trasmissione (bitrate) del bus CAN configurabile dall'utente

Aggiornamenti software:

• Gratuites
