Cod. DS-88482
Unità Exelixis PDM-16
- 16 uscite di potenza controllabili su 6 livelli
- 12 ingressi
- 1 ingresso CAN completamente configurabile
- Esportazione CAN configurabile su 5 livelli
- Numerose funzioni speciali
- Disponibile con o senza cablaggio
- Garanzia 1 anno
Specifiche Module di Distribution d'Energie Exelixis PDM-16
Specialista dei cablaggi elettrici e della gestione motore, l'azienda francese Exelixis ha sviluppato il PDM-16, un modulo di distribuzione di potenza (PDM, Power Distribution Module) realizzato in collaborazione con HP Electronik. Con 16 uscite e la capacità di gestire fino a 40 A, è l'unità più compatta e potente attualmente disponibile sul mercato.
Un PDM è un dispositivo utilizzato per sostituire relè e fusibili convenzionali, così da semplificare il cablaggio e ridurre il peso, aumentando al contempo l'affidabilità. È progettato per fornire alimentazione a commutazione elettronica ai vari sistemi elettrici del veicolo e può essere programmato per svolgere automaticamente diverse funzioni. Inoltre fornisce informazioni diagnostiche complete, consentendo di monitorare l'intero veicolo tramite telemetria.
L'unità Exelixis PDM-16 è disponibile in due versioni:

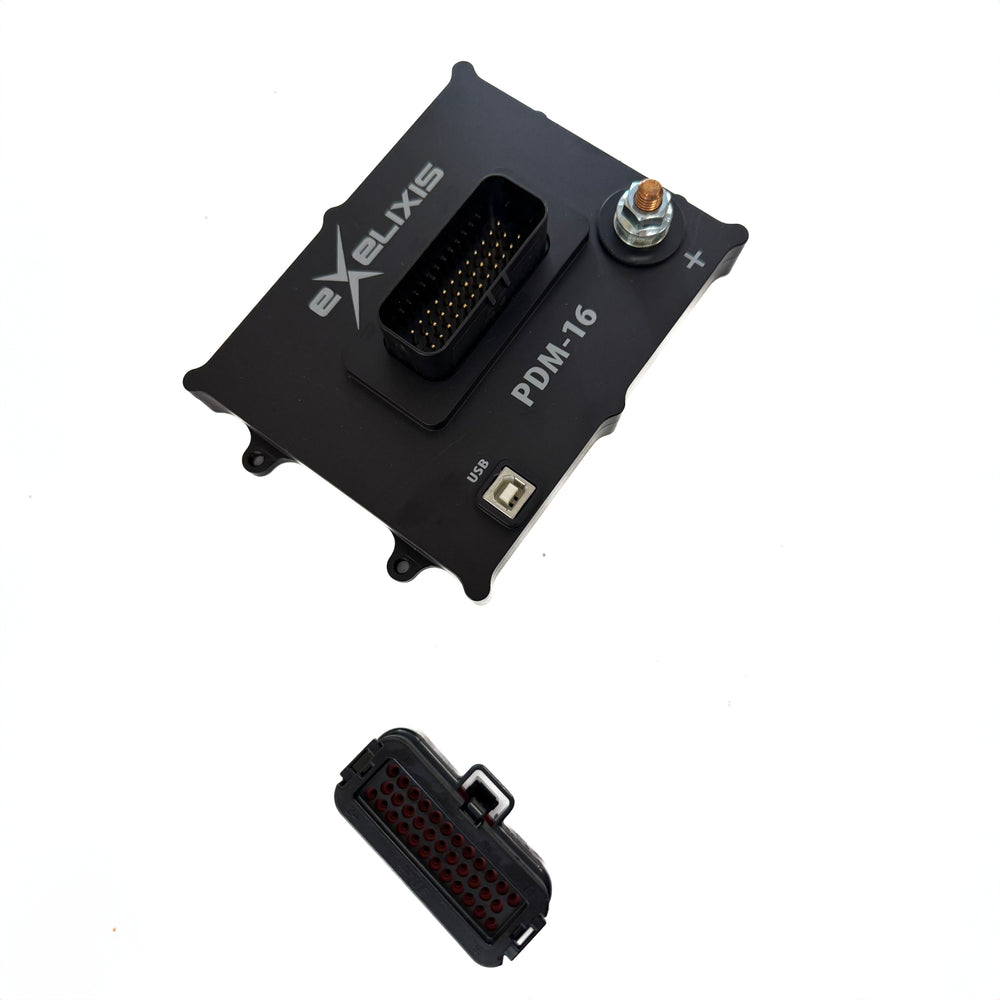

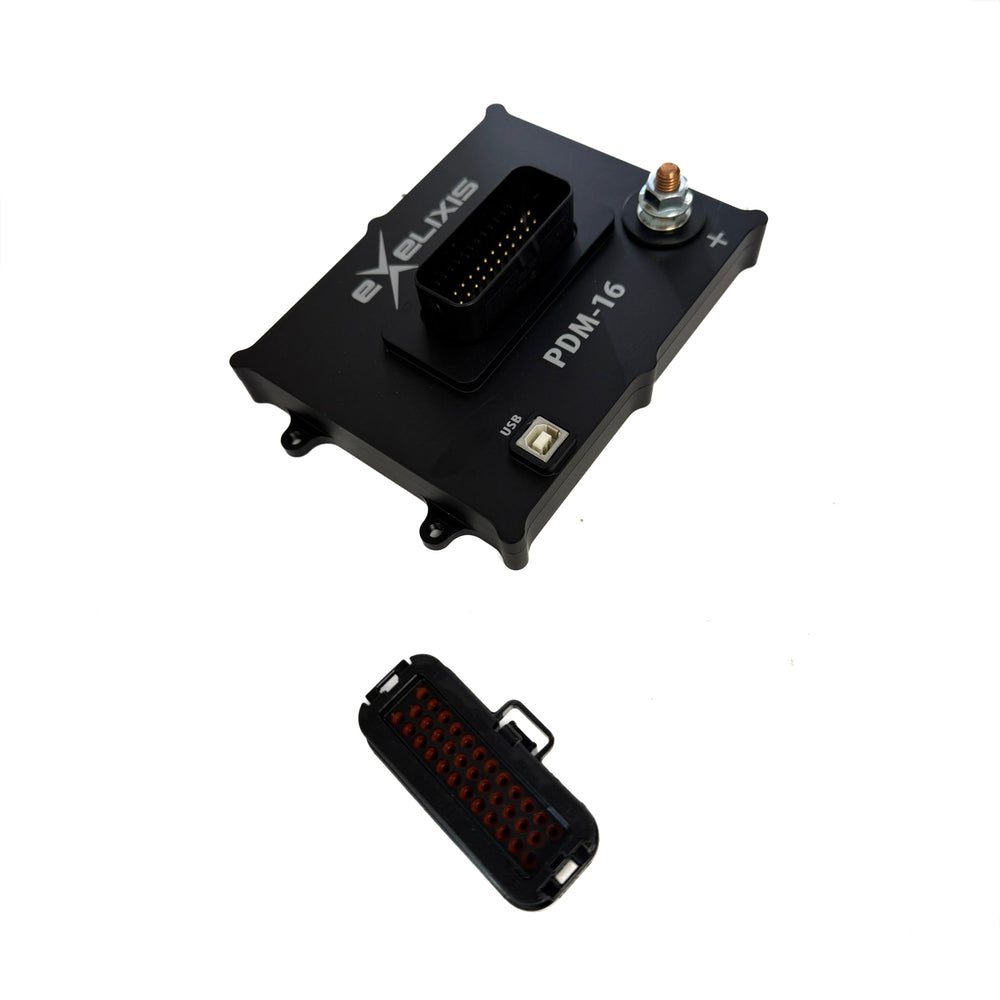

- Standard: il PDM con connettori AMPseal + pin, che permette all'utente di realizzare il proprio cablaggio.

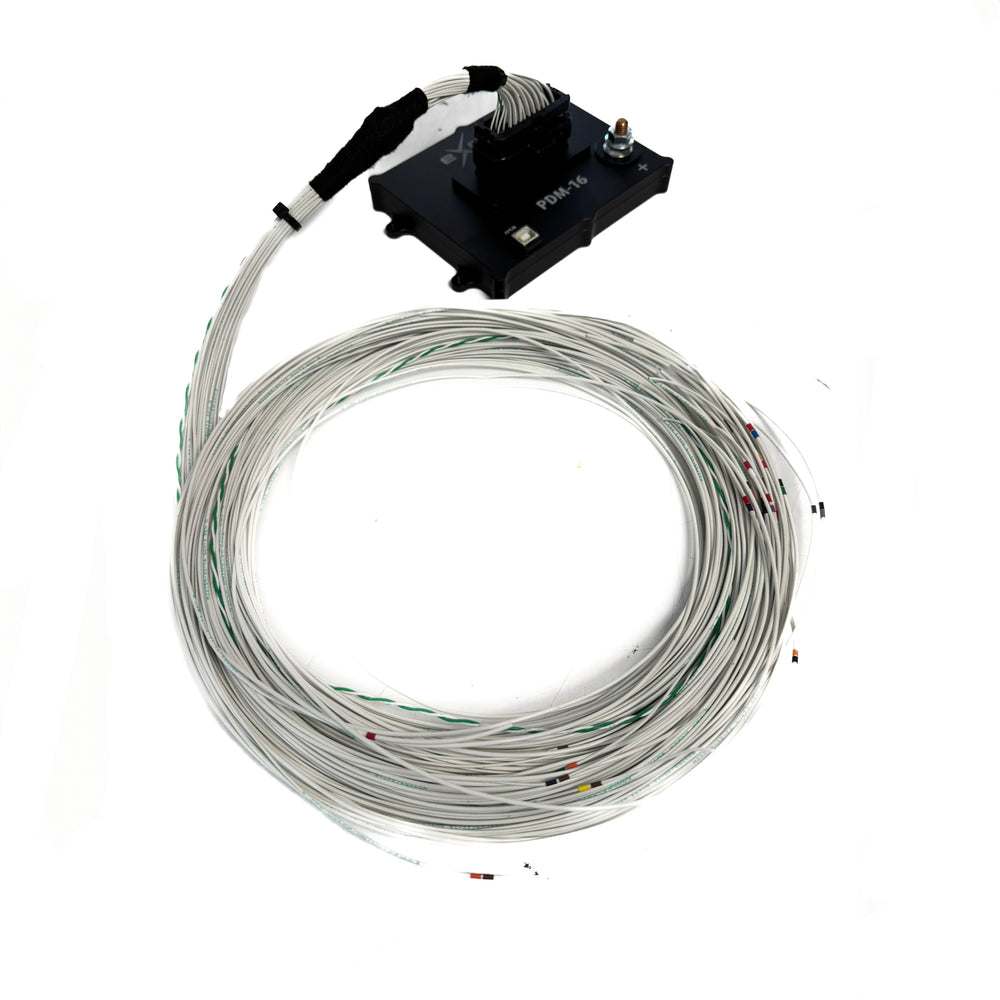

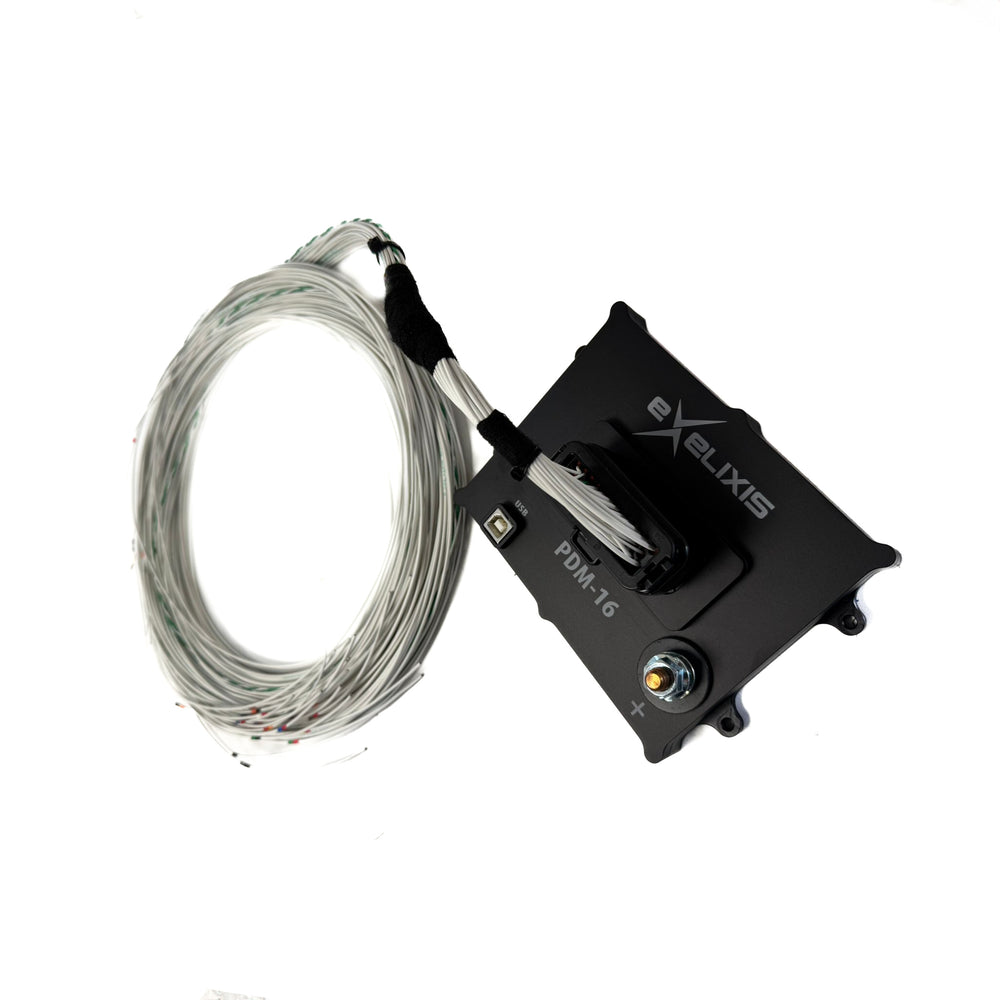

- Premium: il PDM con 3 metri di cablaggio di qualità militare M22759/32, pronto per essere installato su qualsiasi veicolo.
Questo PDM è progettato per funzionare in perfetta sinergia con le centraline MaxxECU e i cruscotti digitali Exelixis, che beneficeranno di un importante aggiornamento. Questo aggiornamento consentirà agli utenti di visualizzare l'assorbimento di corrente direttamente sul display, senza bisogno di un PC per diagnosticare i guasti dell'impianto elettrico.
Caratteristiche tecniche
Specifiche:
- +200 A di carico (PCB testato fino a +400 A)
- Tensione: 12 e 24 volts
- Tensione di funzionamento: 5,7-32 volt CC
- Assorbimento di corrente minimo: 2,3 mA
- Peso: 436 grammes
- Tipo di contenitore: alluminio anodizzato

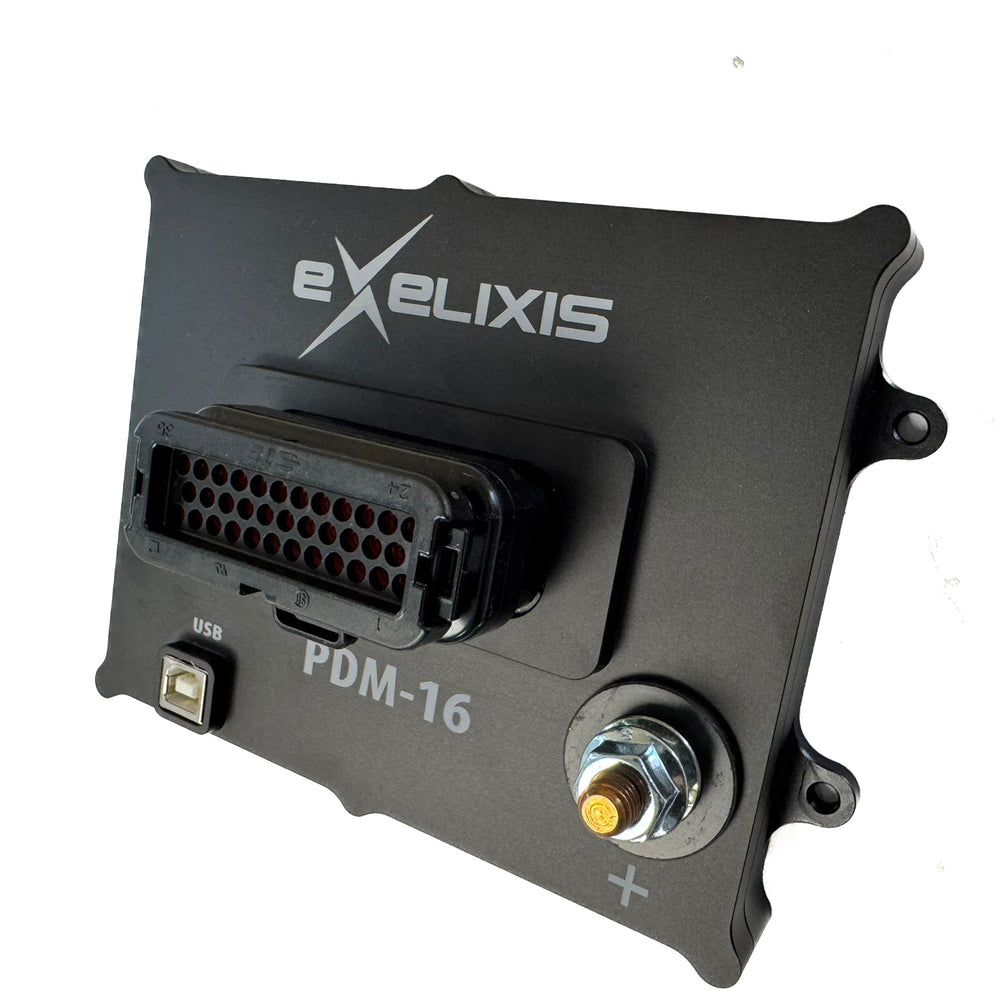

- Connettori tipo AMPseal Gold
16 uscite possono essere controllate/monitorate fino a 6 livelli:
- Surcharge
- Carico troppo basso
- Court-circuit
- Filo libero
- Stato attivo
- Erreur
12 ingressi:
- Interruttore/momentaneo/ritenuta
- Ingresso negativo
- Ingresso positivo
- Ingresso analogico
- Ingresso a impulsi (PWM) max. 2 kHz
16 uscite generali da 25 A:
- Fino a 40 A per un periodo più breve (limitato dal pin)
- PWM 10 Hz - 2 kHz (impulso configurabile)
1 ingresso CAN:
- 11 bit
- 29 bit
- Completamente configurabile
Exportation CAN :
- 5 livelli di esportazione CAN
- Completamente configurabile
- Esportazione di tutti gli stati: ingressi, uscite, corrente, stato
- Guasti, filo interrotto, corrente, temperatura e altro ancora
Funzioni speciali:
- Monitor CAN integrato - data logger
- Temporizzatori flash
- PWM
- Funzione di interruzione dell'uscita
- Funzione di attivazione uscita
- Parcheggio e logica dei tergicristalli
- Ingressi virtuali (logici)
- Registro errori
- Fusibile a ripristino automatico
- Funzioni di sequenza
- Spegnimento automatico
- Esportazione CAN di tutti gli stati, ingressi, uscite, corrente utilizzata, virtuali, stati di guasto
- Uscita di guasto con reset
